A. Pengertian
Cisco
Packet Tracer merupakan aplikasi untuk mendesain jaringan, simulasi jaringan,
dll.Router adalah
sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah
jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal
sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan
jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.
B. Fungsi
Router berfungsi sebagai penghubung antar dua atau lebih
jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router
berbeda dengan switch. Switch merupakan penghubung beberapa
alat untuk membentuk suatu Local Area
Network (LAN).
C. Jenis
Secara umum, router dibagi
menjadi dua buah jenis, yakni:
a.
static
router (router statis):
adalah sebuah router yang memiliki
tabel routing statis yang diset
secara manual oleh para administrator jaringan.
b.
dynamic
router (router dinamis):
adalah sebuah router yang memiliki
dab membuat tabel routing dinamis,
dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan
dengan router lainnya.
Beberapa
konfigurasi dasar yang perlu dilakukan adalah :
1.
Hostname
Fungsinya
adalah untuk memberi nama pada router
syntax
:
router(config)#hostname nama
router yang diinginkan
misal
nama router yang diinginkan adalah cisco, maka bentuk perintahnya
router(config)#hostname
cisco
cisco(config)#
2.
Enable password
Fungsinya
untuk mengaktifkan password pada perintah enable
syntax
:
cisco(config)#enable
password kata-password yang diiinginkan
misal
kata-password yang diinginkan adalah cisco, maka bentuk perintahnya
cisco(config)#enable
password cisco
3.
Enable secret
Fungsinya
untuk mengaktifkan kata secret pada perintah enable, fungsinya sama dengan
perintah enable password, namun enable secret memiliki prioritas yang lebih
tinggi dan kata secret dalam bentuk terenkripsi.
syntax
:
cisco(config)#enable
secret kata-secret yang diinginkan
misal
kata secret yang diinginkan adalah class, maka bentuk perintahnya adalah
cisco(config)#enabel
secret class
4.
Line console
Mengaktifkan
password pada line console, agar hanya orang yang mengetahui/ memiliki password
saya yang bisa mengakses router melalui line console. Router hanya memiliki 1
buah line console.
cisco(config)#line
console 0
cisco(config-line)#password kata-password
yang diinginkan
cisco(config-line)#exec-timeout
5
cisco(config-line)#login
5.
Line auxiliary
Mengaktifkan
password pada line aux, agar hanya orang yang mengetahui/ memiliki password
saya yang bisa mengakses router melalui line aux. Router hanya memiliki 1 buah
line aux.
cisco(config)#line
aux 0
cisco(config-line)#password kata-password
yang diinginkan
cisco(config-line)#exec-timeout
5
cisco(config-line)#login
6.
Line Virtual Terminal
Mengaktifkan
password pada line virtual terminal, agar hanya orang yang mengetahui/ memiliki
password saya yang bisa mengakses router melalui line virtual terminal. Router
hanya memiliki 5 buah line virtual terminal (vty).
cisco(config)#line
vty 0 4
cisco(config-line)#password kata-password
yang diinginkan
cisco(config-line)#exec-timeout
5
cisco(config-line)#login
D. Langkah
Konfigurasi Default Router :
1. Buka Cisco Packet Traker
2. Buat Topologi Router Dan PC0. Router yang dihubungkan dengan PC0 menggunakan kabel console.PC dengan port RS 232 sedangkan Router dengan port console.
1. Buka Cisco Packet Traker
2. Buat Topologi Router Dan PC0. Router yang dihubungkan dengan PC0 menggunakan kabel console.PC dengan port RS 232 sedangkan Router dengan port console.
3.
Klik PC0,pada menu desktop
klik terminal lalu tekan ok.
4. Ubah nama pada router menjadi R1 : masuk ke mode exce
preveleged dengan masukan perintah enable bisa disingkat en.
5. Lalu masuk ke Konfigurasi Global dengan menuliskan perintah
configure terminal.Dan juga berikan password untuk login ke R1.
6.

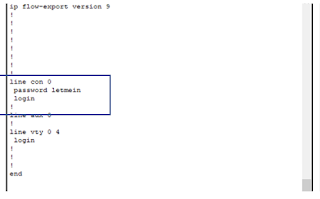

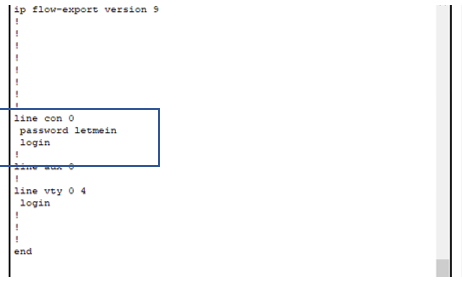

Lihat hasil konfigurasi yang telah dilakukan
7.
Mengaktifkan kembali mengamankan privelage
8.
Hasil konfigurasi
9.
Configure Banner motd
10. Simpan
hasil konfigurasi yang telah dilakukan
E. Membangun
Jaringan Lan dengan Router
1. Tambahkan
Topologi yang dibuat tadi dengan 2 buah switc,2 buah PC lagi dan 1 Laptop
2. Beri
juga Keterangan masing-masing perangkat.Kabel yang digunakan untuk
menghubungkan antara switch dan router adalah kabel straight dan begitu juga hubungan
antara switch dengan PC dan Laptop.

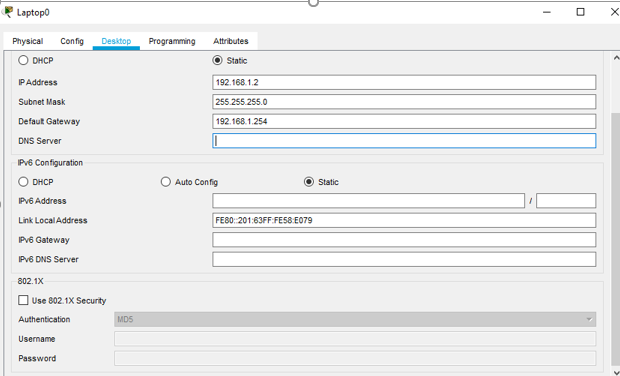

3. Masukan
masing-masing IP Address untuk PC1,Lptop,PC2,PC3 dengan mengklik masing-masing
PC lalu ada menu desktop klik IP
Configuration.
- IP
Address PC1 :192.168.1.1
- IP
Address Laptop0 :192.168.1.2
- IP
Address PC2 :192.168.2.1
- IP
Address P31 :192.168.2.2
- Subnet
Mask : 255.255.255.0
- Default
Gateway LAN 1 : 192.168.1.254 , LAN 2 : 192.168.2.254

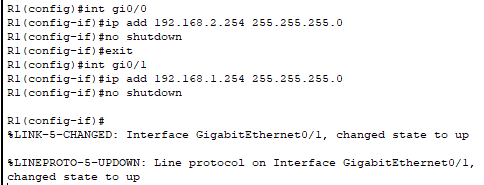

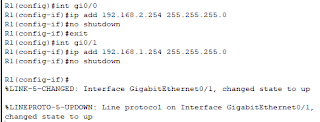

4. Tambahkan
almat IP pada Router.klik Router ,klik CLI. Untuk menambahkan alamat IP terlebih
dahulu masuk ke konfigurasi global.
5. Hasil
Akhir Konfigurasi Router. Semua Perangkat berhasil terhubung.
Referensi
Cisco networking academy 2019.konfigurasikan peraturan
router awal
Ebook tutorial belajar packet tracer.pdf
